Sändare

FM-Spionsändare i miniatyrutförande med ytmonterade komponenter.

Alla komponenterna är ytmonterade utom kapacitansdioden, mikrofonen och spolen L1. Spolen bestämmer inom vilket frekvensområde som sändaren kommer att arbeta. Naturligtvis så får du bara sända på de frekvensband som du eventuellt har tillstånd till (t.ex. 27 eller 144 MHz). Spolen lindas med 0.5 mm lackisolerad koppartråd men akta dig för att linda den 3 varv med en innerdiameter på 4 mm och 6 mm lång för då hamnar du på FM-bandet. Sändaren kommer då att vara justerbar mellan 90 och 110 MHz. Detta är olagligt även om sändaren har en låg uteffekt och knappast hörs utanför ditt kvarter. Nedan finner du en komponentlista med ELFA's artikel nr.
Mikrofon 5x6 Ømm 30-107-09 Batterierna skall vara 2 st 1.5 Volt

av silveroxid typ då dessa är de

enda som håller full spänning tills

de är helt slut.

Kapacitansdiod BB 405B ersätts av BBY31 70-306-20
Trimkondensator 30pF 68-787-06
Transistorer BFR 520 71-104-14

Alla kondensatorer skall vara ytmonterade och av material NP0 (utom 10nF som kan vara av X7R).

Storleken på motstånd och kondensatorer väljer du själv. Kretskortsförslaget är gjort för den större och mer lättmonterade typen 1206 (3.2x1.6 mm) men konstruktionen kan krympas betydligt om du använder den mindre storleken 0805 (2x1.25 mm). Även ännu mindre storlekar börjar bli tillgängliga.

Sändarens strömförbrukning är ca 2.3 mA. Denna kan minskas till ca 1.1 mA om 1kOhm motståndet byts mot 3.3kOhm och 22kOhm mot 100kOhm men räckvidden blir då mycket kortare. Ett bättre sätt är att bara öka värdet på 22kOhm motståndet tills dess att det är 2 Volt mellan transistorns kollektor och emitter. Detta kommer att minska strömförbrukningen till ca 1.3 mA och påverkar inte räckvidden nämnvärt.

Sändaren lämnar ut en RF-signal på ca 0.2 Volt när utgången belastas med en 1 meter lång trådbit som antenn.

Om ni vill öka mikrofonens känslighet så måste ni bygga ett förstärkarsteg. Ni hittar ett förslag till en enkel mikrofonförstärkare längre ned på sidan. Förstärkningen kan regleras med 820 Ohm motståndet (lägre värde ger högre förstärkning).





Kretskortsförslag. Förstorat ca 5 ggr.





Förslag till enkel mikrofonförstärkare.

Telefonsändare. Om denna enhet, tillsammans med den spionsändare som presenteras på annan plats i detta häfte, kopplas in i serie på en telefonledning så kommer den att sända ut alla telefonsamtal. Den kommer inte att märkas på telefonledningen eller störa samtalen och den börjar sända först när någon lyfter på luren. Inga modifieringar på sändaren behöver göras förutom att varken batteri eller mikrofon skall anslutas.

Innan du börjar beställa komponenterna skall du veta att det är förbjudet att avlyssna telefonsamtal (utom om båda personerna vet om det). Dessutom så tycker inte televerket om att någon obehörig ansluter apparater på deras nät. Detta betyder att du måste ansöka om tillstånd både hos polisen och hos Telia. En vild gissning är att du inte får de här tillstånden.

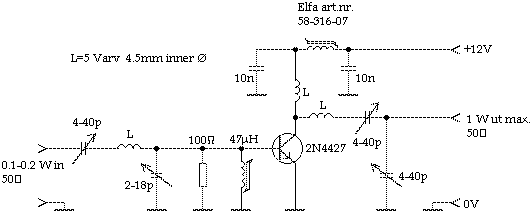

Effektslutsteg till sändare. Komponentvärdena är angivna för 100 MHz för att lätt kunna skalas till det frekvensband du är intresserad av.
