10Hz |
100Hz |
1kHz |
10kHz |
||
|
R1 |
12k |
12k |
1k2 |
1k2 |
|
|
R2 |
15k |
15k |
1k5 |
1k5 |
|
|
R3 |
820& |
820& |
82& |
82& |
|
|
R4 |
75k |
75k |
7k5 |
7k5 |
=15k//15k |
|
R5 |
120k |
120k |
12k |
12k |
|
|
R6 |
120k |
120k |
12k |
12k |
|
|
R7 |
56k |
56k |
5k6 |
5k6 |
|
|
C1 |
2µ2 |
220n |
220n |
22n |
|
|
C2 |
200n |
20n |
20n |
2n |
=1n//1n |
|
C3 |
300n |
30n |
30n |
3n |
=1n5//1n5 |
|
C4 |
180n |
18n |
18n |
1n8 |
|
|
C5 |
100n |
10n |
10n |
1n |
5e ordningens lågpassfilter med endast en OP-förstärkare. För att få andra brytfrekvenser så behöver ni bara skala motstånds eller kondensator värdena. Signalkällan Uin skall vara lågimpediv. Om den inte är det får ni sätta in en spänningsföljare (detta gäller alla aktiva filter). TL 072 innehåller två OP-förstärkare och passar då utmärkt att använda till detta.

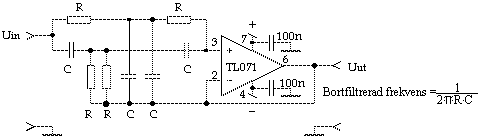

Notch filter. Filtrerar bort en viss frekvens.
Notch filter med högt Q-värde, = smalare bandbredd än föregående koppling.
Ett notch filter kan användas när man mäter den totala harmoniska distorsionen (THD) på en signal.
Filtret trimmas in på signalens grundfrekvens. Detta görs enklast om de två parallellkopplade motstånden byts ut mot ett fast motstånd i serie med en trimpot. Sedan mäter man in och utsignalens effektivvärde. Multiplicerar man kvoten mellan dem med 100 så får man distorsionen i procent.
Detta kan användas för att mäta distorsionen från både sinusoscillatorer och förstärkare.
För att kunna mäta riktigt låga distorsioner så måste filtret vara perfekt trimmat. Detta görs genom att koppla in en trimpot på ~0.1·R i serie med en av de nedre motstånden. Parallellkoppla även detta motstånd med ett motstånd på ~20·R. Alla motstånd och kondensatorer skall naturligtvis ha så små toleranser som möjligt. Gärna 1% eller bättre.
Justerbart notch filter med ett Q-värde på upp till 200.
100 Ohm poten trimmar bort toleranserna i motstånden så att utsignalen verkligen blir så nära noll som möjligt vid filterfrekvensen.
